集中供暖用保溫鋼管廠家預(yù)制直埋蒸汽保溫管機(jī)械性能：
蒸汽保溫管總體抗壓強(qiáng)度不應(yīng)小于0.08MPa。在0.08MPa荷載下，蒸汽保溫管的結(jié)構(gòu)不應(yīng)被破壞，工作管相對于外護(hù)管應(yīng)能軸向移動(dòng)、無卡澀現(xiàn)象。蒸汽保溫管空載時(shí)的移動(dòng)推力加0.08MPa荷載時(shí)的移動(dòng)推力之比不應(yīng)小于0.8。
供熱保溫鋼管焊接質(zhì)量要求：
1）外觀檢查：焊縫的外觀質(zhì)量不應(yīng)低于GB 50236-2011規(guī)定的Ⅱ級質(zhì)量；
2）無損檢測：鋼制管件的焊縫選用X射線探傷。所檢鋼制管件的焊縫全長應(yīng)進(jìn)行射線探傷；
3）X射線探傷應(yīng)按照J(rèn)B/T 4730的規(guī)定執(zhí)行，X射線探傷不應(yīng)低于Ⅱ級質(zhì)量；
4）焊接質(zhì)量檢驗(yàn)合格后，應(yīng)對管件進(jìn)行密封性試驗(yàn)，管件不得有損壞和泄漏。密封性試驗(yàn)采用水密性試驗(yàn)；
5）城鎮(zhèn)供暖直埋保溫鋼管焊口應(yīng)提供探傷報(bào)告。

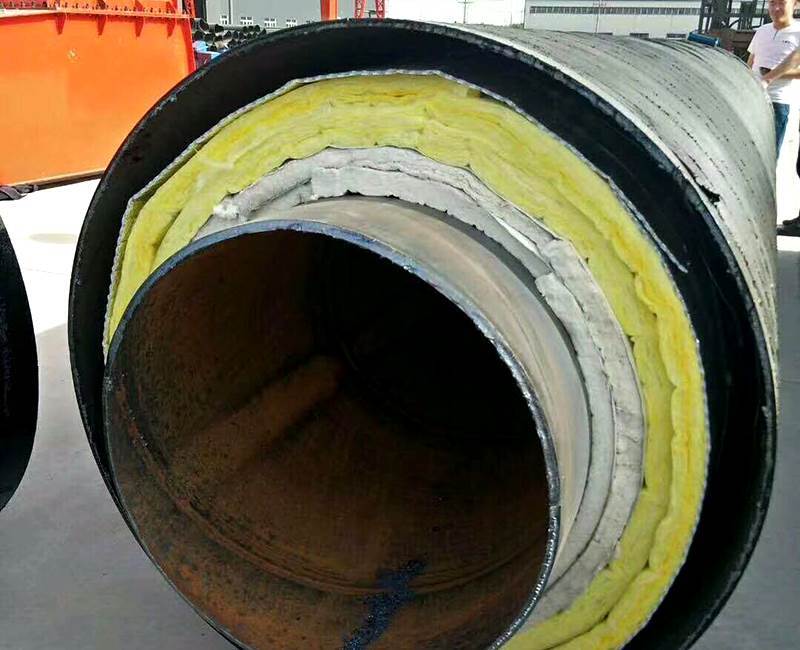

電廠地埋蒸汽輸送鋼套鋼保溫管技術(shù)要求
1）嚴(yán)格執(zhí)行《城鎮(zhèn)供熱預(yù)制直埋蒸汽保溫管管路附件技術(shù)條件》（CJ-T246-2007）、《城鎮(zhèn)供熱直埋蒸汽管道技術(shù)規(guī)程》（CJJ/T104-2014）、《城鎮(zhèn)供熱管網(wǎng)工程施工及驗(yàn)收規(guī)范》（CJ/T28-2014）、《城鎮(zhèn)供熱管網(wǎng)設(shè)計(jì)規(guī)范》（CJJ34-2010）等標(biāo)準(zhǔn)。
2）彎頭、三通、變徑、固定支座及疏水節(jié)應(yīng)采用成品保溫管件。
4）材質(zhì)要求：鋼制管件的材質(zhì)、尺寸公差及性能應(yīng)符合GB/T 12459或GB/T 13401中的規(guī)定。DN≤600彎頭和三通材質(zhì)為20#鋼，DN＞600彎頭和三通材質(zhì)為Q235B；變徑材質(zhì)同直管。
5）公稱直徑及壁厚要求：鋼制管件的公稱直徑應(yīng)與工作鋼管一致，壁厚應(yīng)滿足材料表中壁厚的要求，且不應(yīng)低于工作鋼管的壁厚，只允許出現(xiàn)正偏差。
6）外觀要求：
6.1）鋼制管件表面銹蝕等級應(yīng)符合GB/T 8923.1中的A、B、C級的規(guī)定；
6.2）鋼制管件表面應(yīng)光滑，當(dāng)有結(jié)疤、劃痕及重皮等缺陷時(shí)應(yīng)進(jìn)行修磨，修磨處應(yīng)圓滑過渡，并進(jìn)行滲透或磁粉探傷，修磨后的壁厚應(yīng)符合材料表中壁厚的要求。
6.3）鋼制管件保溫前應(yīng)對其表面進(jìn)行預(yù)處理，去除鐵銹、軋鋼鱗片，油脂、灰塵、漆、水分或其他沾染物；
6.4）鋼制管件管端400mm長度范圍內(nèi)，由工作鋼管橢圓造成的外徑公差不應(yīng)超過規(guī)定外徑的±1%，且不應(yīng)大于公稱壁厚；
6.5）鋼制管件表面應(yīng)有產(chǎn)品標(biāo)識。
